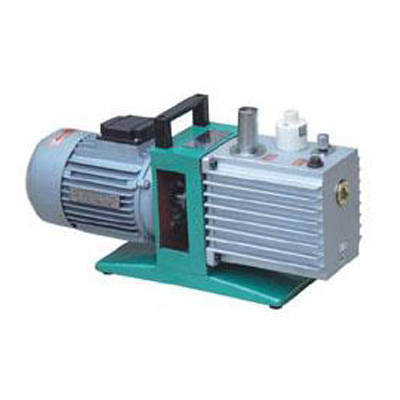

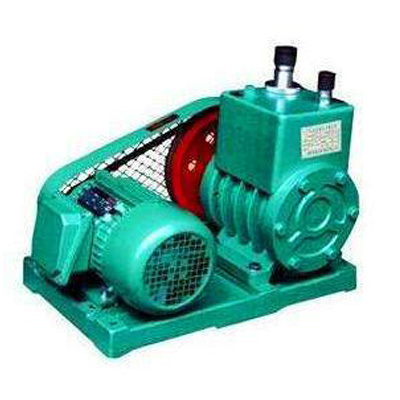

2X雙級旋片式真空泵

一、2X旋片式真空泵概述

2X雙級旋片式真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出，這樣真空設備可獲得一定的真空。該旋片式真空泵的技術參數6×10^-2pa。根據用戶使用情況，可配備真空增壓泵，將該做為前級泵，由于增壓泵的抽氣力加強，前級泵連續抽除，能使你的設備獲得更高的真空。該泵適用于冶金、化工、電光源真空、真空鍍膜、食品包裝、醫藥、吸塑、電子、干燥等領域使用。

二2X雙級旋片式真空泵用途及使用范圍

１、2X真空泵是抽除氣體的基本設備之一，它可單獨使用，也可與增壓泵、擴散泵、分子泵等超高真空泵連接在一起作為前級泵使用，廣泛用于電子器件制造、真

空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備等。

2、2X旋片式真空泵在環境溫度5℃～40℃范圍內，進氣口壓強小于10托的條件下，允許長期運轉，被抽氣體相對溫度大于90％時，應開氣鎮閥。

3、2X旋片式真空泵進氣口連續敝通大氣運轉不得超過3分鐘．

4、2X旋片式真空泵不適用于抽除對金屬有腐蝕的、對泵油起化學反應的、含有顆粒塵埃的氣體，以及含氧過高的、爆炸性的、有毒的氣體。

三、2X旋片式真空泵操作須知

1、查看油位。油位應在油標中心，油位過低，對排氣閥不能密封，影響真空度；油位過高，會引起起動時噴油。運轉前，先將三角帶脫下，將電機轉向校正后，再起動，以免噴油。運轉時，油位略有升高，屬正常現象。油量不足時，采用l號真空泵油，從加油孔加入。油需經過濾，以免雜物進入，堵塞油孔。

2、2X旋片式真空泵泵口如裝接電磁閥，應與泵同時動作．

3、雙級旋片式真空泵開始起動時，應先點動起動按鈕一、二次，以使泵腔內的油壓至油箱內，然后再正式起動運轉。

4、真空泵環境溫度較高時，油溫升高，粘度下降，飽和蒸汽增大，會引起極限真空下降，應加強通風散熱。

5、檢查泵的極限真空，應采用壓縮式水銀真空計。真空計應與泵口直接接通，運轉30分鐘內，將達到極限真空。

6、停泵前應先關閉吸氣口處閥門，與真空系統隔絕，然后停泵。

7、帶有氣鎮閥的泵如在抽吸氣體中含有較多的可凝性蒸汽時，要打開氣鎮閥。

2X旋片式真空泵維護和保養

1、保持旋片式真空泵的清潔，防止雜物進入泵內。

2、每周一次檢查油的污染情況，換油之前，旋片式真空泵必須先運轉30分鐘，使油變稀，然后停泵，從放油孔放油，再敝開進氣口運轉1-2分鐘，此時可從吸氣口緩·漫加入少量清潔油，以更換油腔內存油。

3、油中不可混入柴油、汽油等其它飽和蒸汽壓較大的油類，以免降低極限真空。拆洗旋片式真空泵內零件時，一般用紗布擦拭即可，當必須清洗時，可用汽油擦洗，但必須烘干后方可裝配。

4、如果2X真空泵長期擱置不用，應將油放盡并清洗泵，然后注入新油．

5、旋片式真空泵進氣口的過濾網應保持清潔，以免抽氣速度下降。
